Patrón Trapezoidal

El Patrón Trapezoidal es una forma practica para determinar el indice de modulación de una señal AM.

Figura 1. Patrón Trapezoidal.

Para generar el Patrón Trapezoidal se inyecta la Señal Moduladora por el Canal X y por el Canal Y se inyecta la Señal de AM y se obtendrá un Patrón Trapezoidal similar al de la Figura 1.

Para poder determinar el indice de modulación se aplica la siguiente ecuación:

Donde Vmax y Vmin se aprecian en la Figura 2.

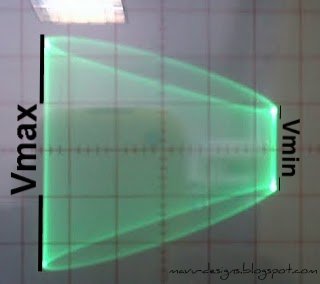

Figura 2. Valores para el Indice de Modulación
