Para empezar a trabajar necesitamos saber como crear un nuevo proyecto, que debemos seleccionar en cada una de las diferentes opciones para no tener errores a la hora de la programación.
A continuación les traigo un tutorial con las instrucciones básicas para crear un proyecto en MPLAB IDE...
2. Vamos a Project y luego Proyect Wizard...
3. Nos aparece una ventana de bienvenida y le damos click en Siguiente.
5. Este paso también es de suma importancia, donde se encuentra el ovalo señalado en rojo debemos escoger Microchip ASM30 Toolsuite y posteriormente dar click donde indica la flecha.
6. Debemos escoger la ruta donde se guardará nuestro proyecto, por experiencia recomiendo que se cree una carpeta el Disco C para evitar conflictos con el software.
7. Damos click en Siguiente.
8. Damos click en Finalizar.
9. Vamos a a la Barra de Tareas y damos click en File y New.

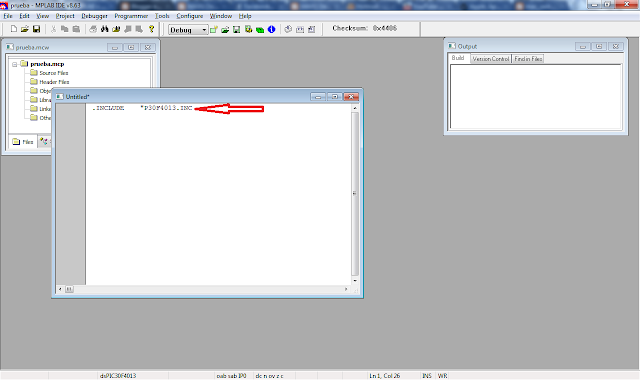

10. Aparecerá una venta como apreciamos en la siguiente imagen y por ejemplo didáctico se utilizará la sentencia .INCLUDE "P30F4013.INC".
11. Buscamos en la Barra de Herramientas File y luego damos click en Save As...
12. Este paso es muy importante, debemos guardar este archivo en la carpeta que creamos en el paso 6, luego guardar el archivo con el nombre que se desee pero siempre guardarlos como .s como se aprecia en la siguiente imagen.
13. Vamos la Barra de Herramientas y damos a View y click en Proyect para poder visualizar esa ventana.
14. En la ventana Project vamos a Souce File y damos click derecho y damos click en Add Files...
15. Buscamos la carpeta donde tenemos nuestros proyecto y agregamos el archivo que guardamos en el punto 12 y damos click en Abrir.
16. Vamos de nuevo a la ventana Project y damos click derecho en Linker Script y damos click en Add Files..
17. Vamos y buscamos el gld que necesitamos, ahi que tener en cuenta que esta ventana no siempre aparece donde se encuentra el gld por este motivo tenga en cuenta la ruta que se resalta en la siguiente foto.
18. Para este ejemplo escogemos el Dspic30F4013, el cual lo debemos buscar como p30f4013.gld y damos click en Abrir.
19. Ahora vamos a configurar unos bits importantes para poder trabajar en nuestro proyecto. Asi que vamos a la Barra de Herramientas vamos a Configure y damos click en Configuration Bits...
20. Damos click donde se indica la imagen.
21. Ahora escogemos el Oscilador con el que vamos a trabajar, para el caso del ejemplo utilizamos el oscilador XT.
22. Por ultimo tenemos que deshabilitar el Watchdog Timer, y volver a dar click donde indica el paso 20.
